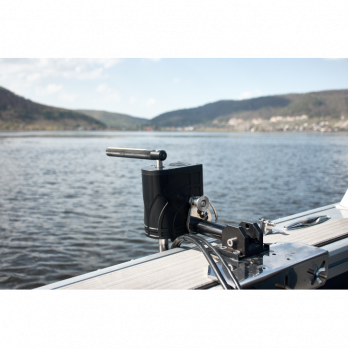

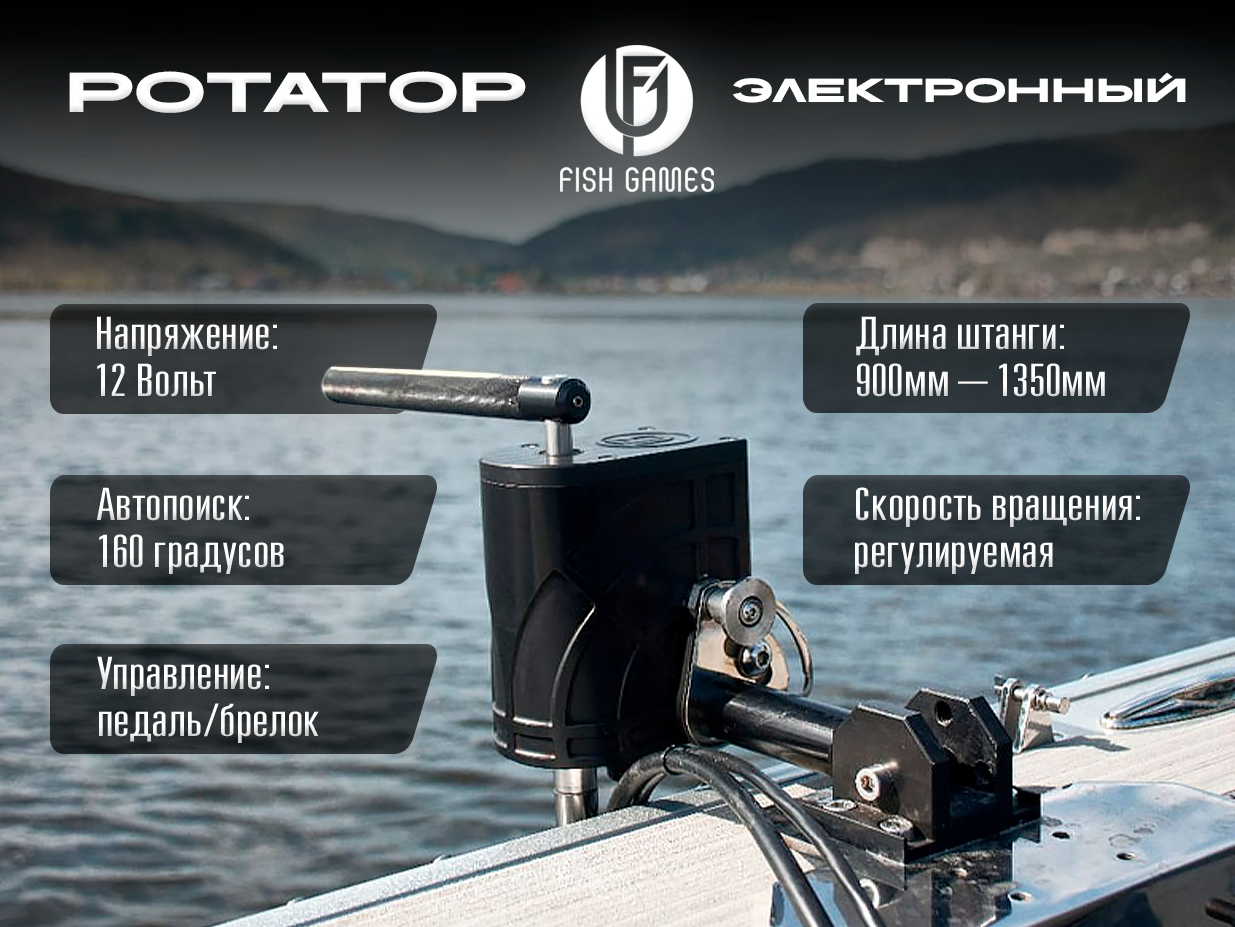

Электронный ротатор Fish Games

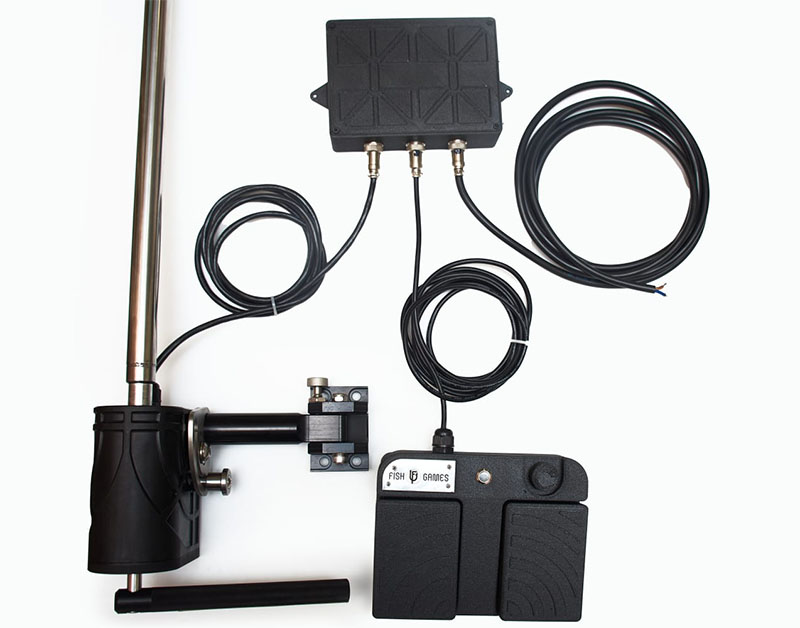

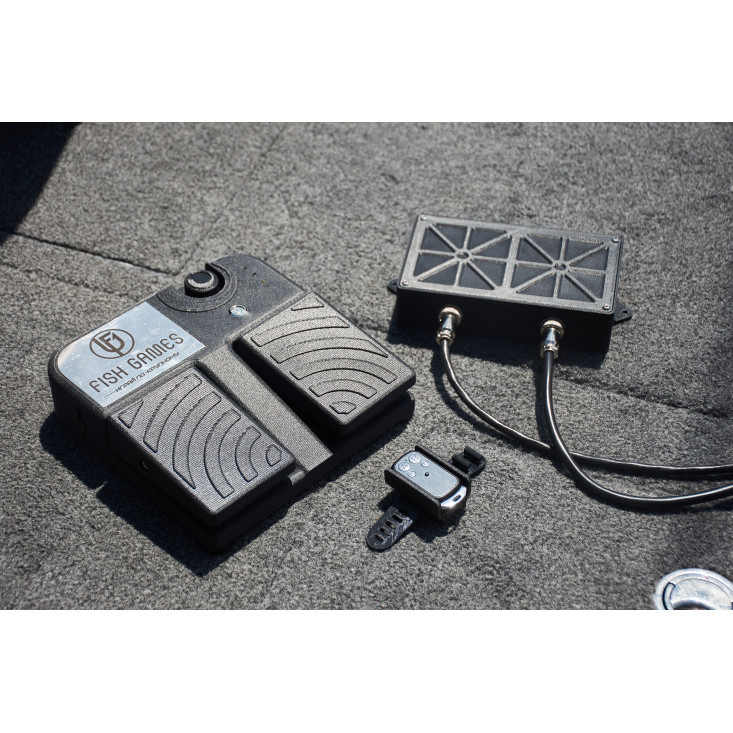

Комплектация

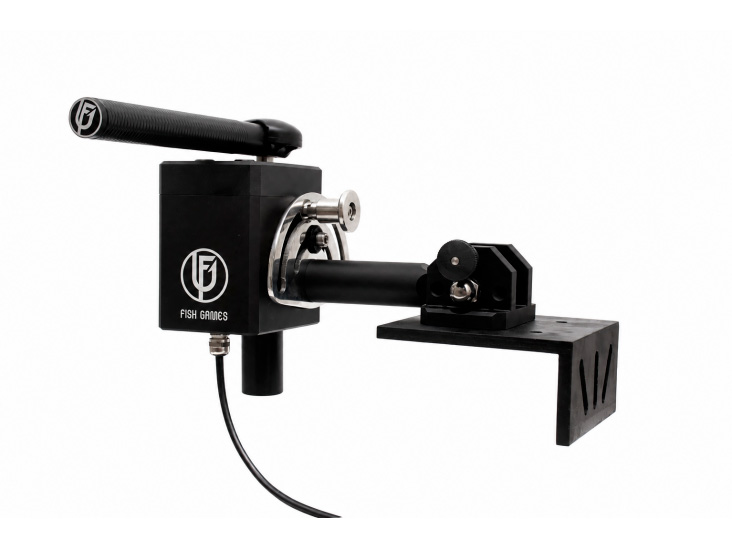

• Ротатор с штангой в сборе

• Блок управления
• Педаль (проводная/беспроводная)
• Кабель зарядки педали (версия с беспроводной педалью)
• Пульт ДУ
• Кабель питания
• Фиксатор резьбы

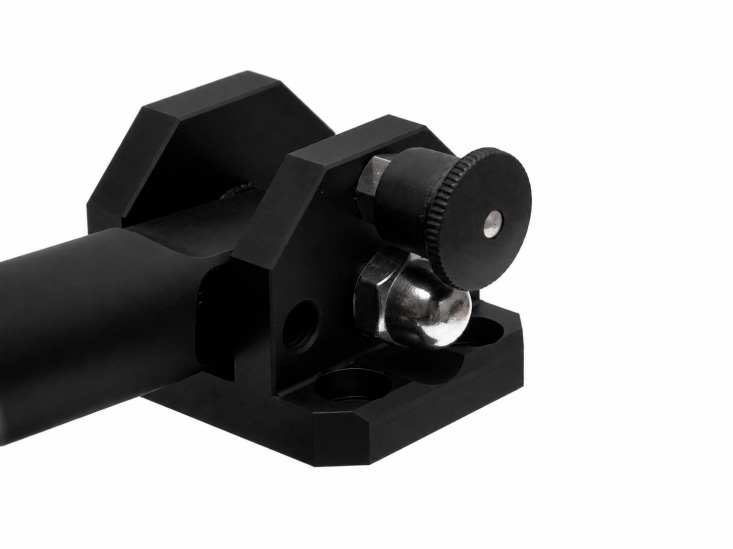

• Крепление в Т-паз либо на релинг D25 мм (дополнительная опция)

Ротатор оснащен блоком, который обеспечивает возможность использовать режим перспективы и форвард

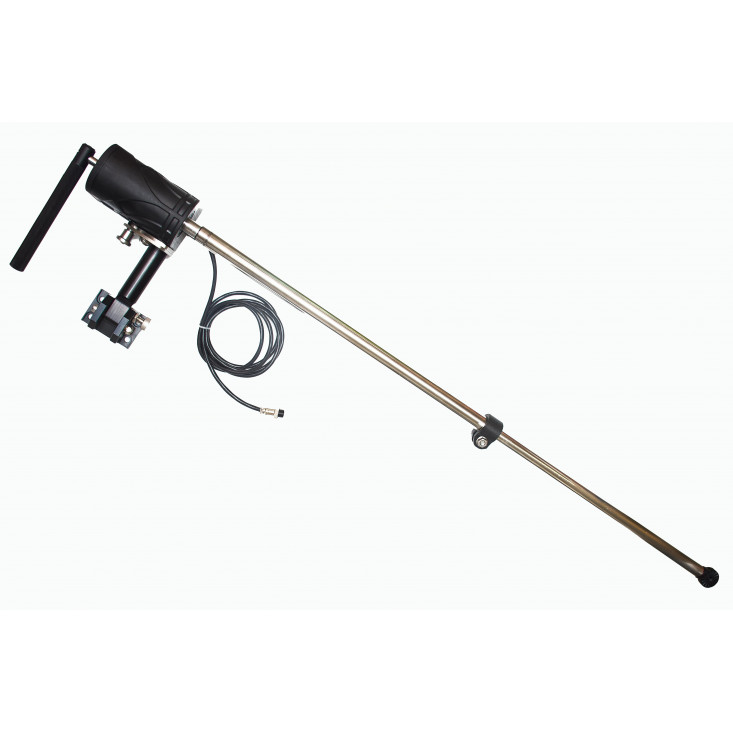

Органы управления

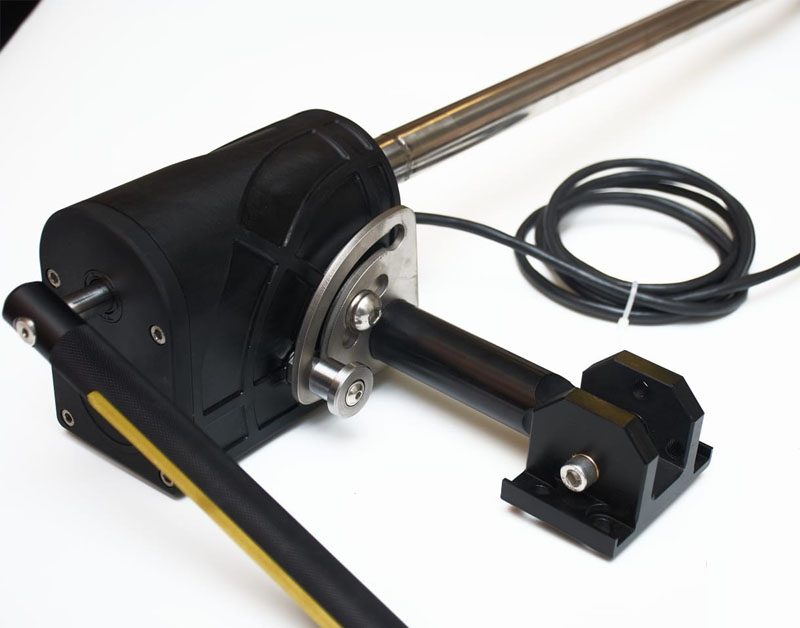

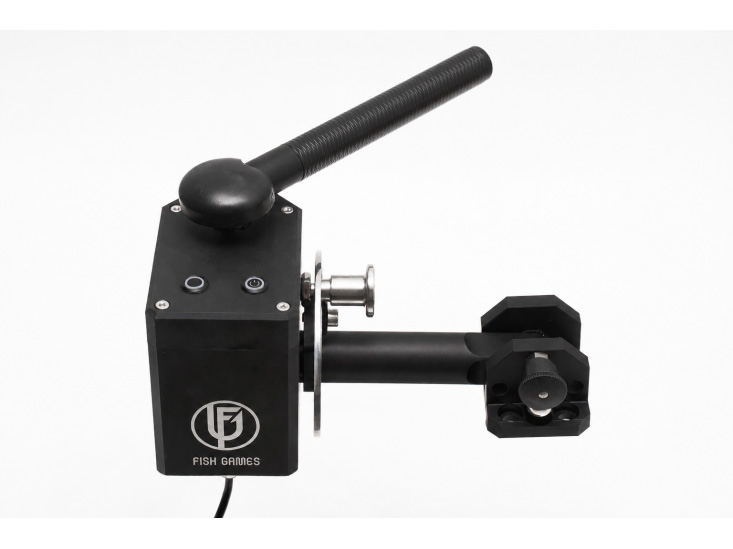

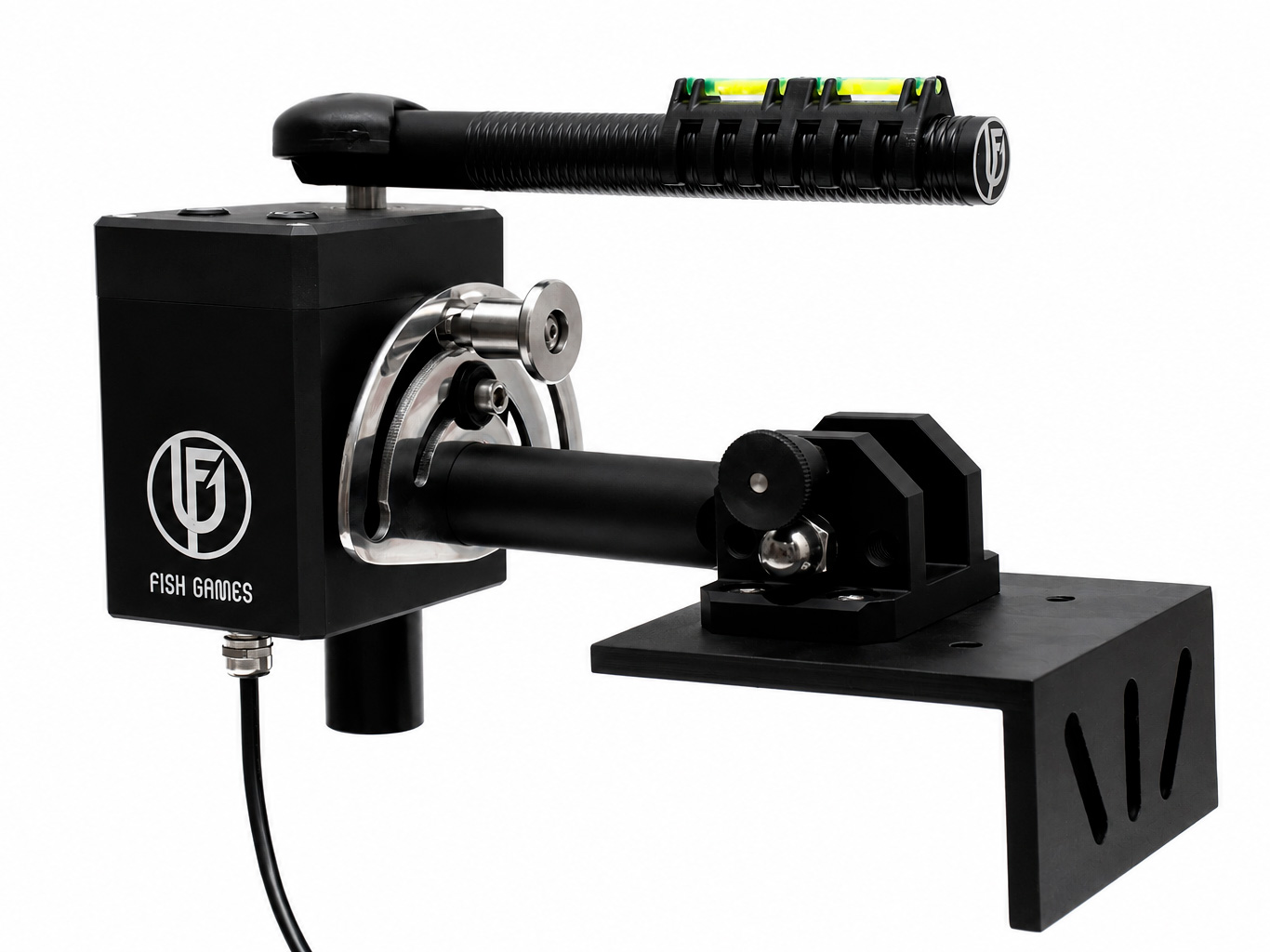

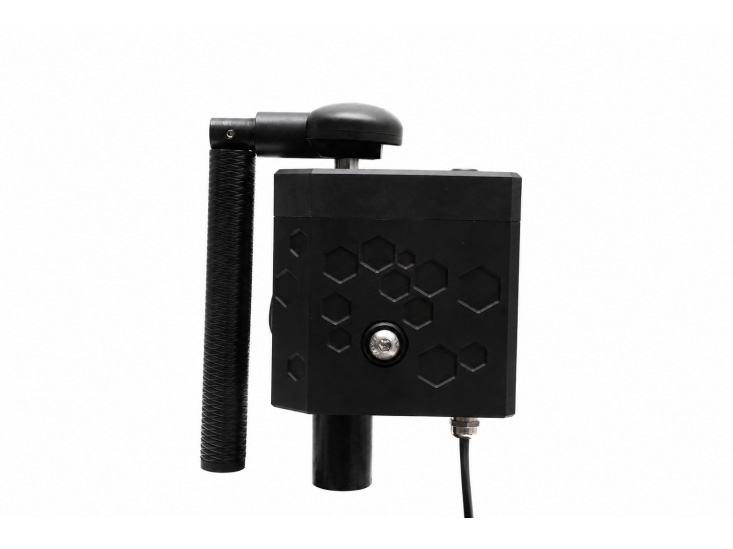

1. Корпус привода

2. Опорная площадка
3. Ось поворотная
4. Поворотная пластина
5. Плунжер поворотный
6. Плунжер положения
7. Ручка со светонакопительным элементом
8. Нержавеющая  телескопическая штанга

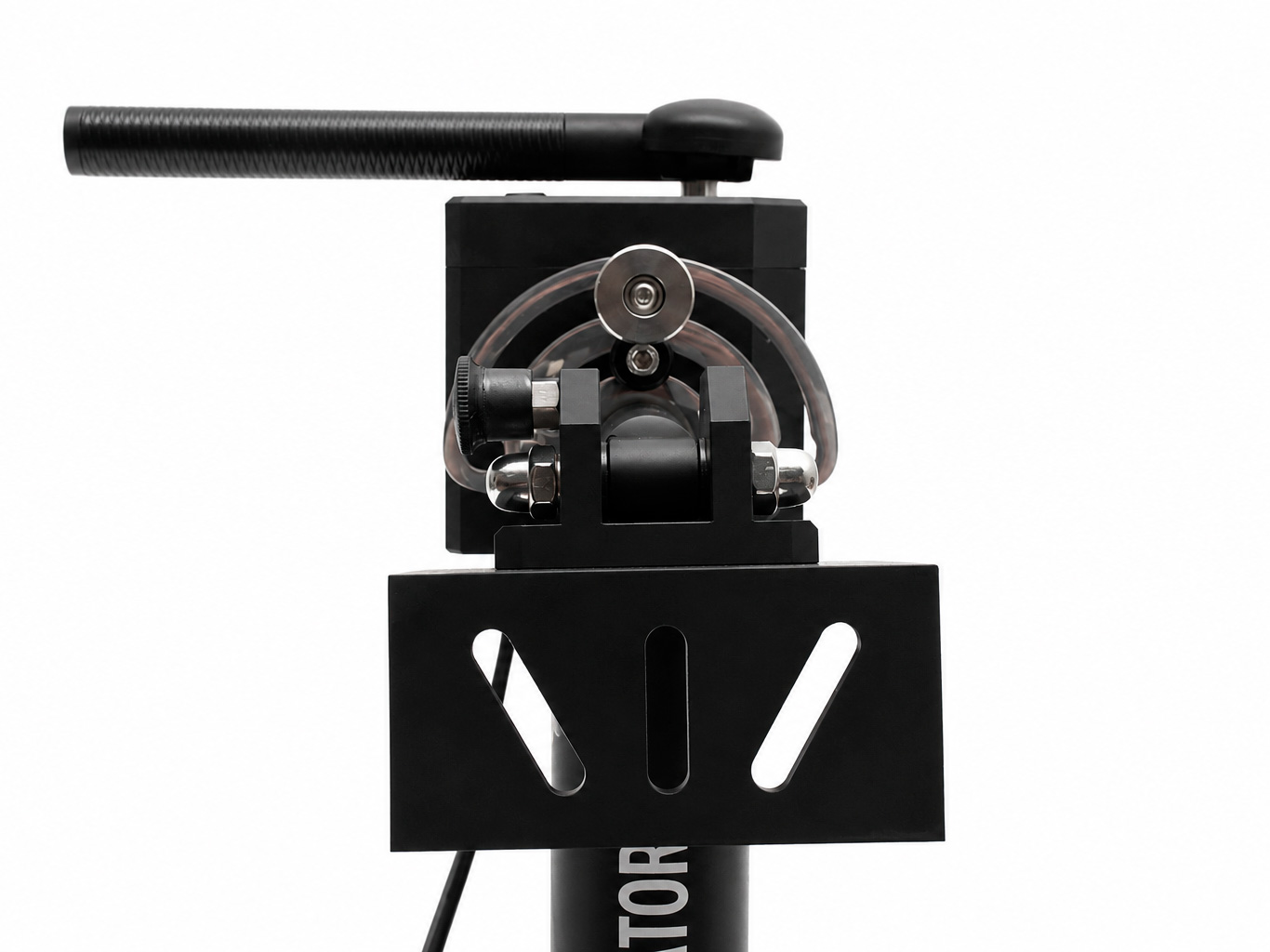

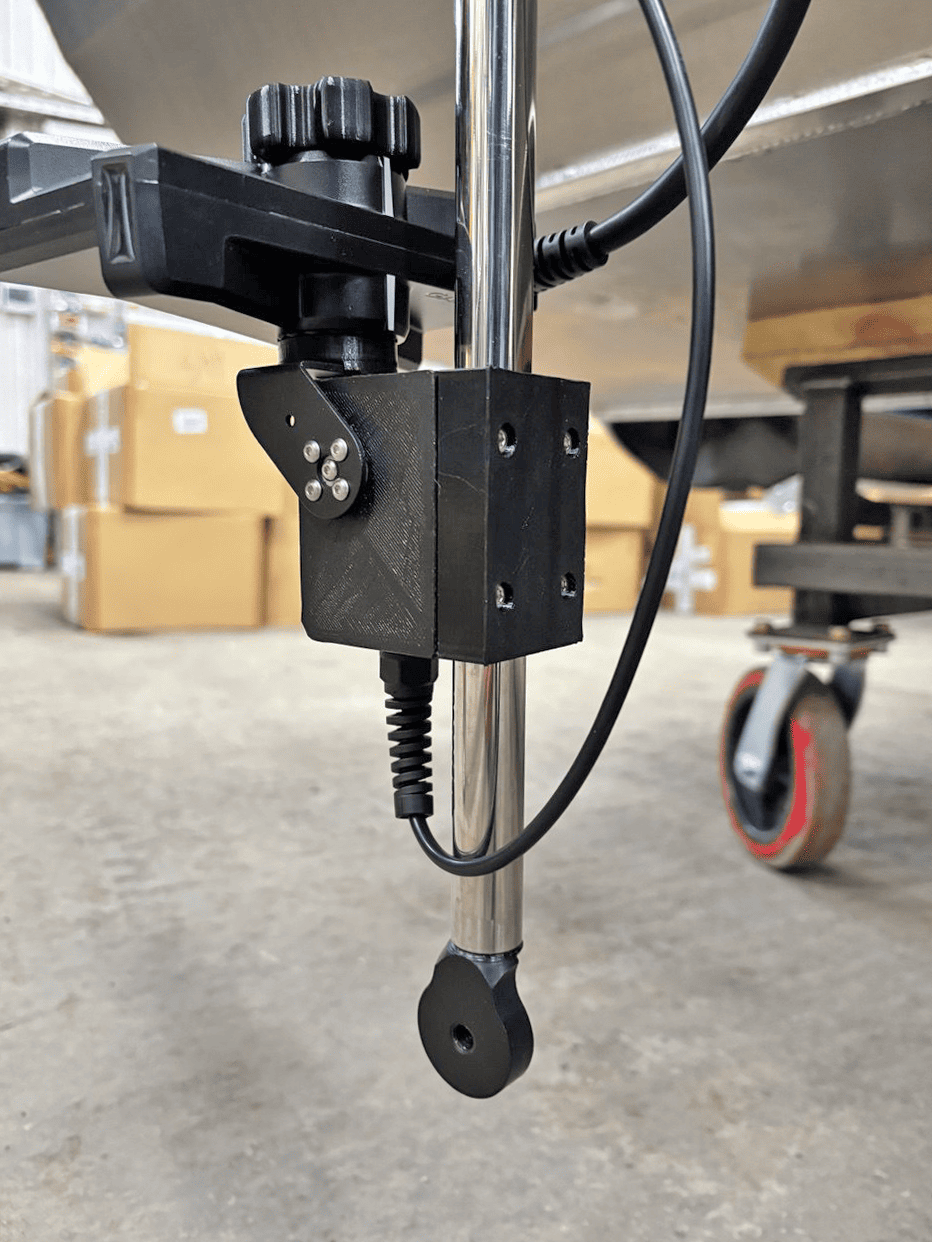

9. Кронштейн – хомут телескопической штанги

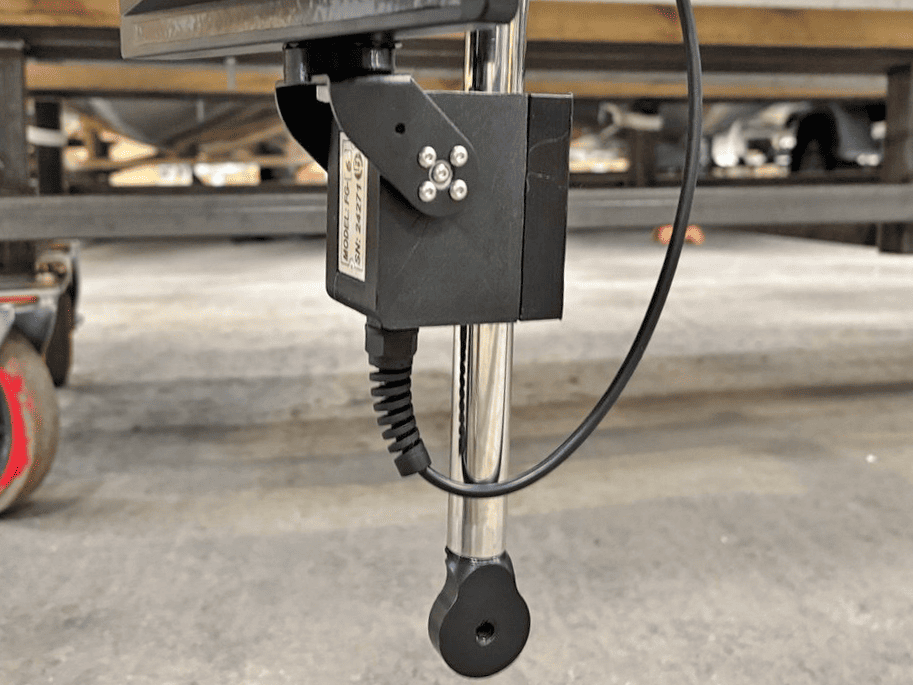

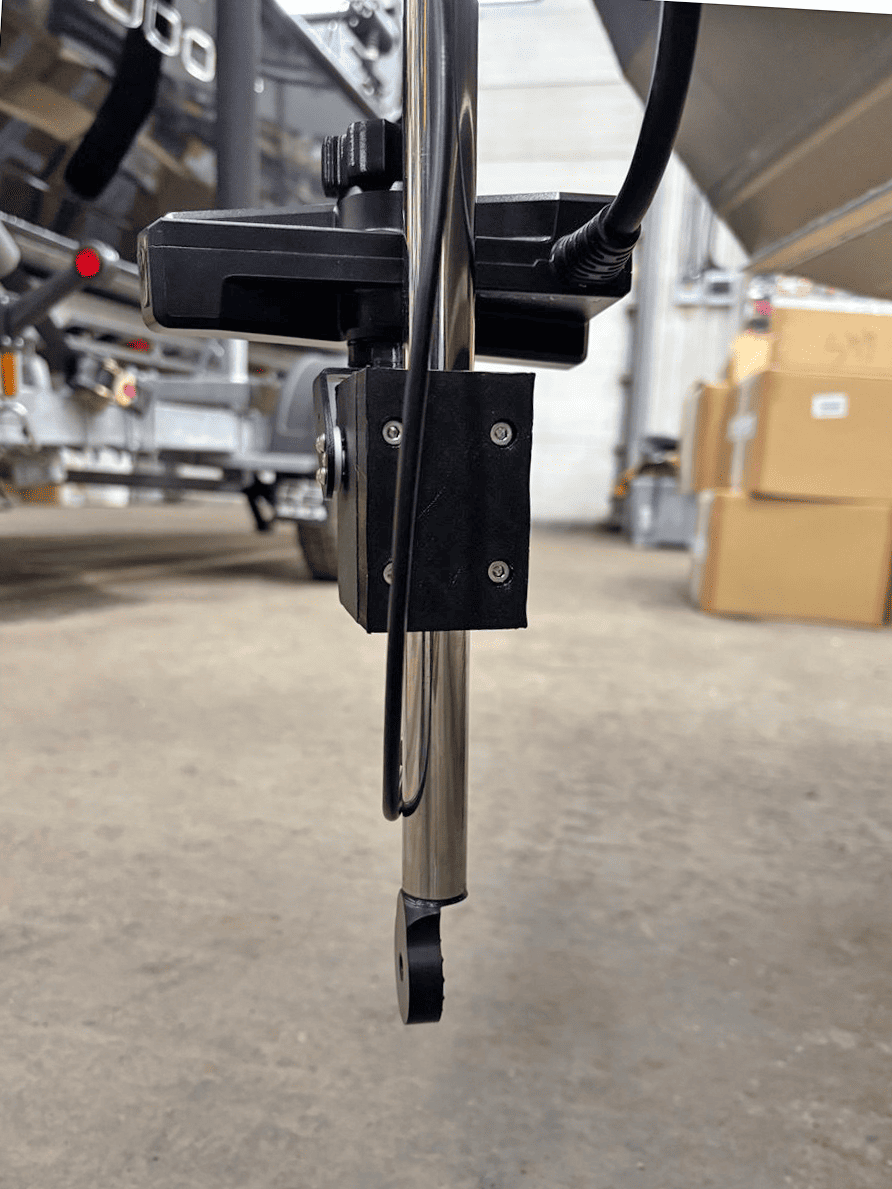

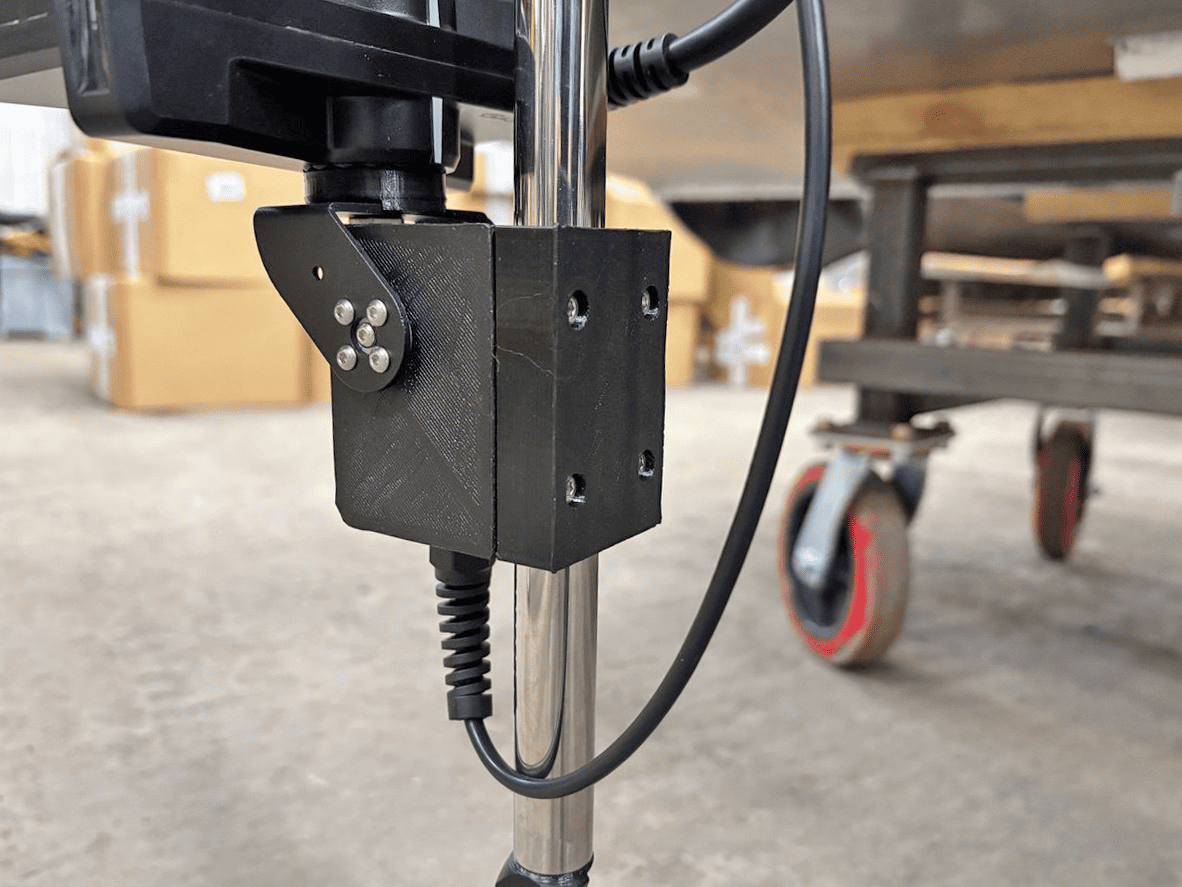

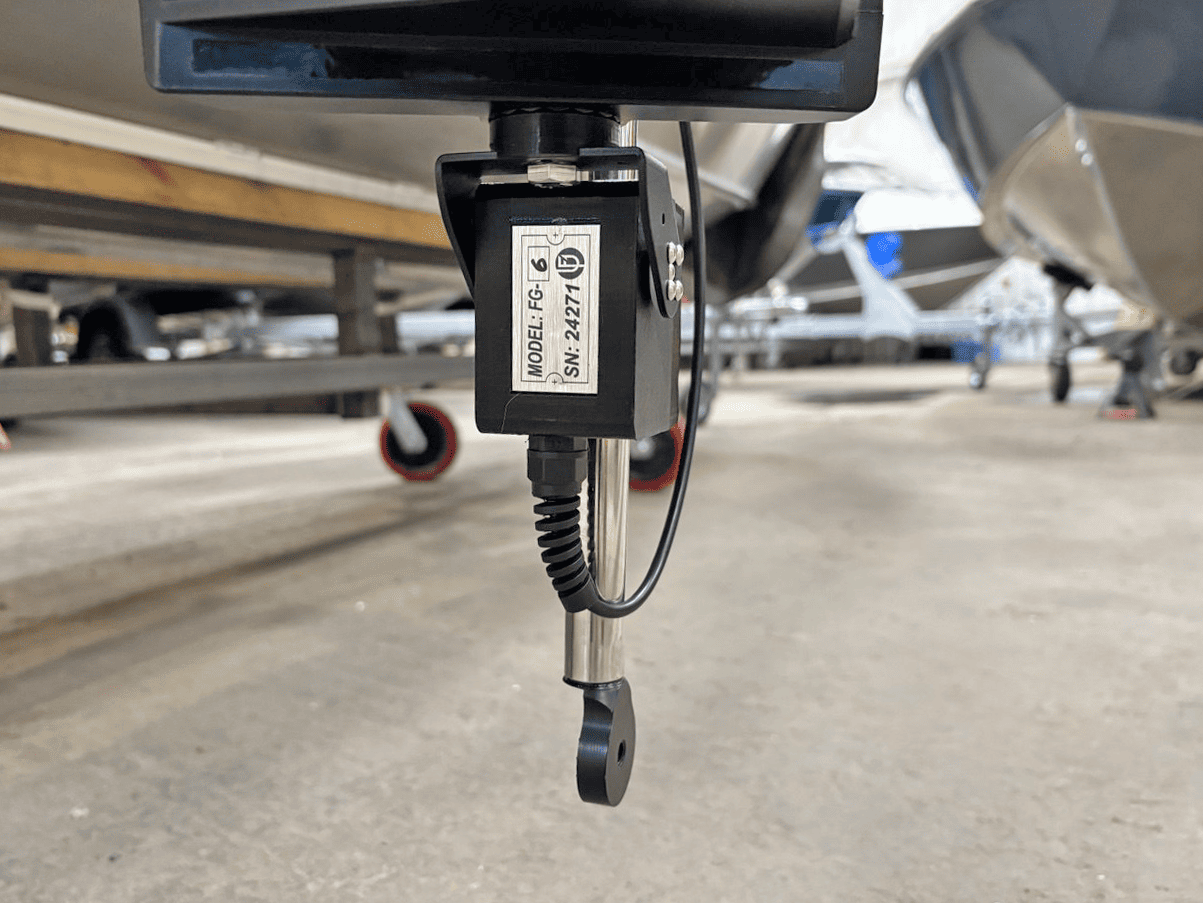

10. Кронштейн нулевого угла датчика

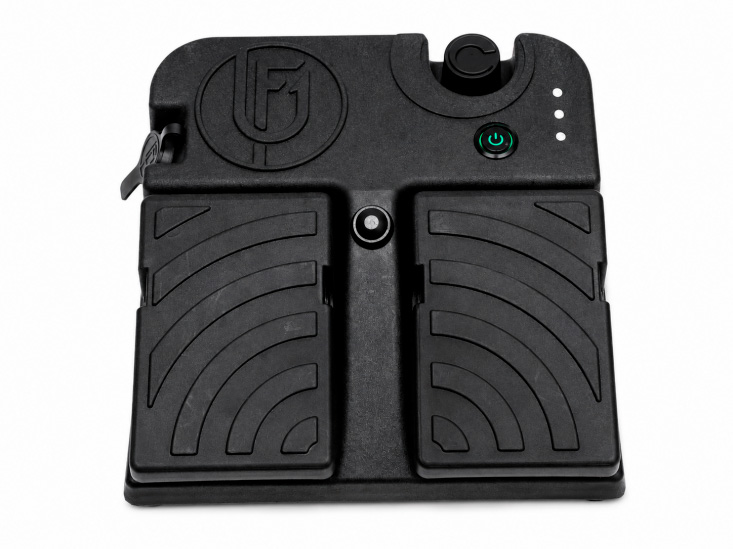

Беспроводная педаль

1. Кнопка "Вкл.-Выкл."

2. Левая клавиша
3. Правая клавиша
4. Регулировка скорости вращения
5. Гнездо зарядки type-c
6. Индикация подключения к блоку (желтый цвет)
7. Индикация удержания направления (зеленый цвет)
8. Индикация зарядки/разрядки педали (красный – разряжена/идет зарядка, зеленый – педаль заряжена)

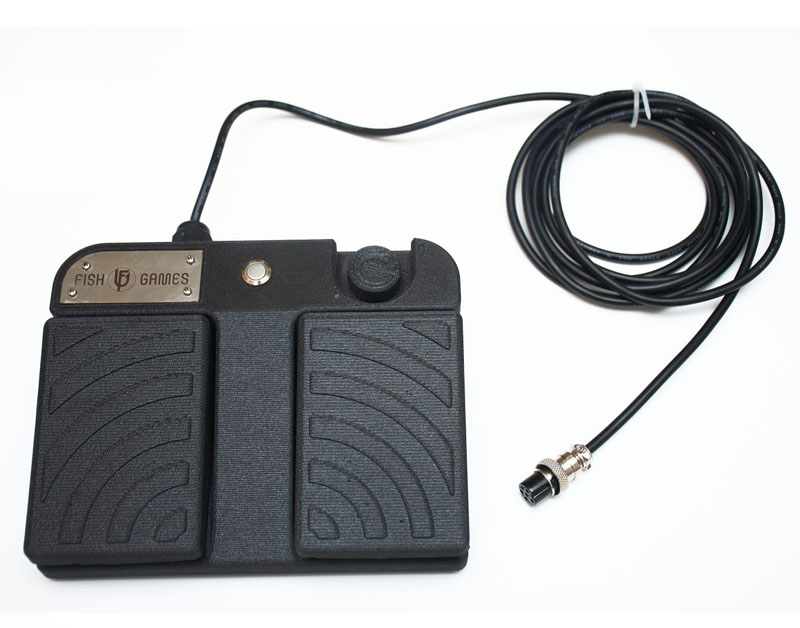

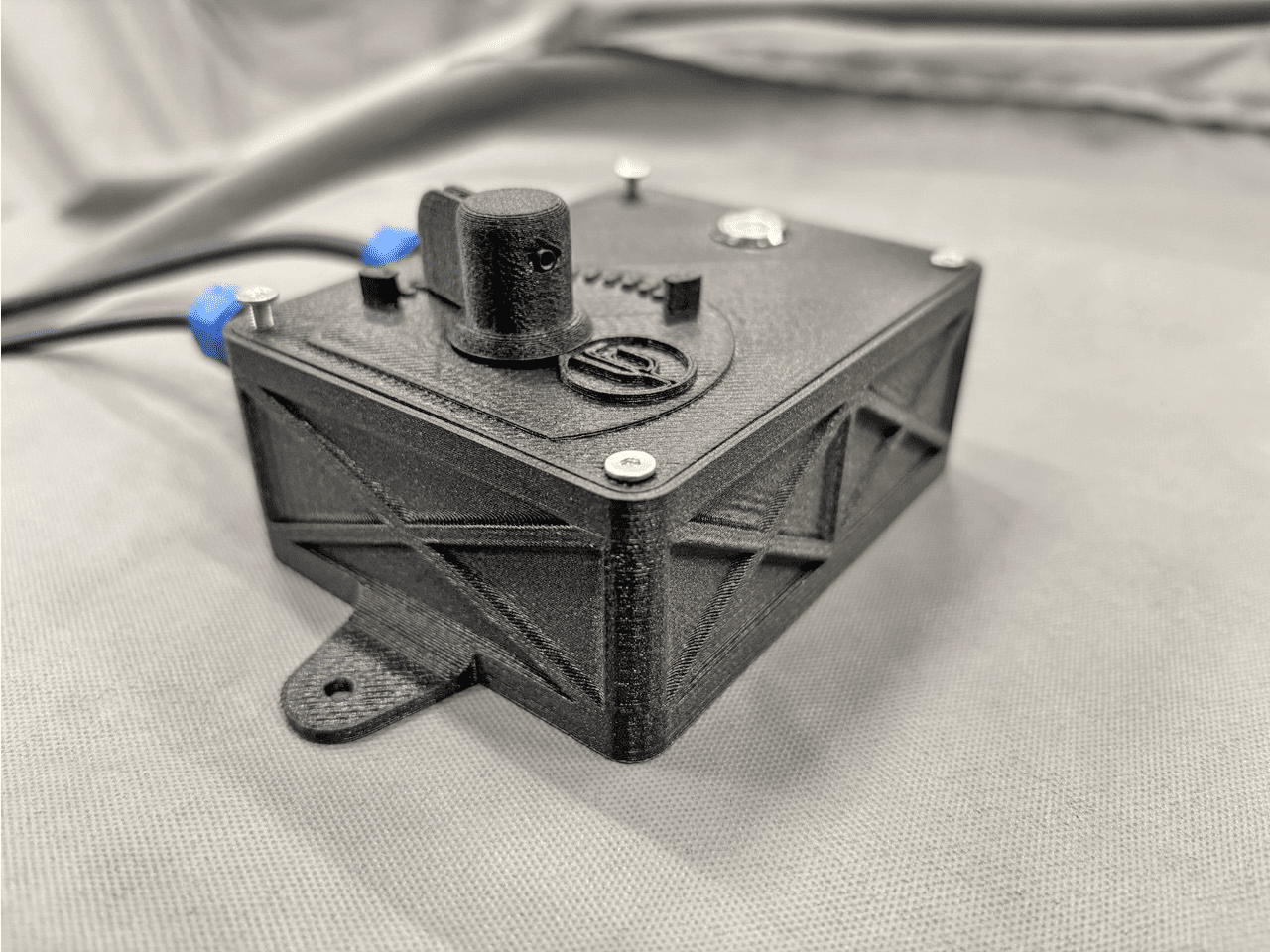

Проводная педаль

1. Кнопка "Вкл.-Выкл."

2. Левая клавиша
3. Правая клавиша
4. Регулировка скорости вращения

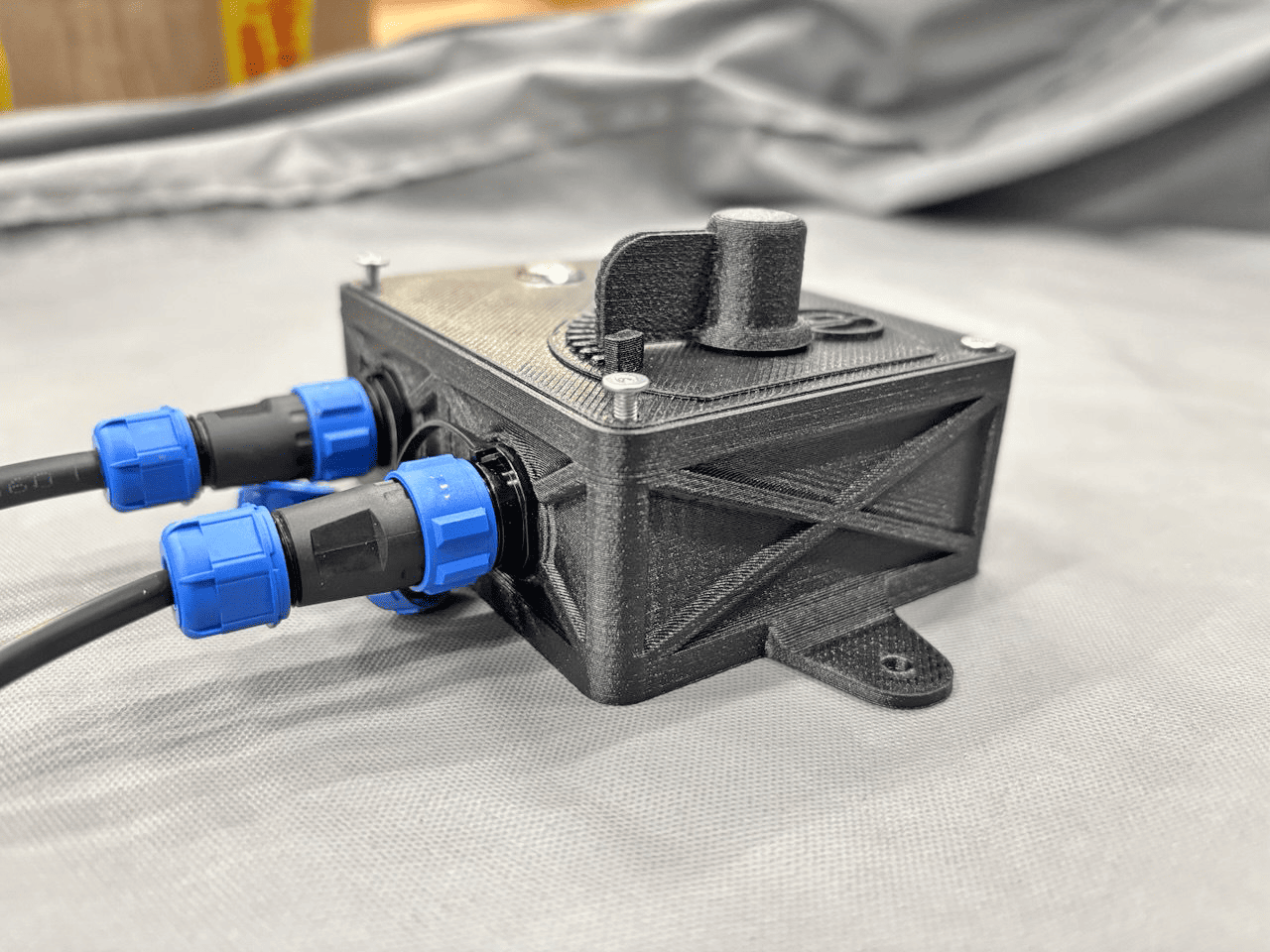

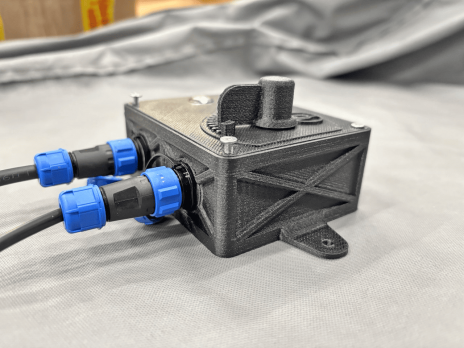

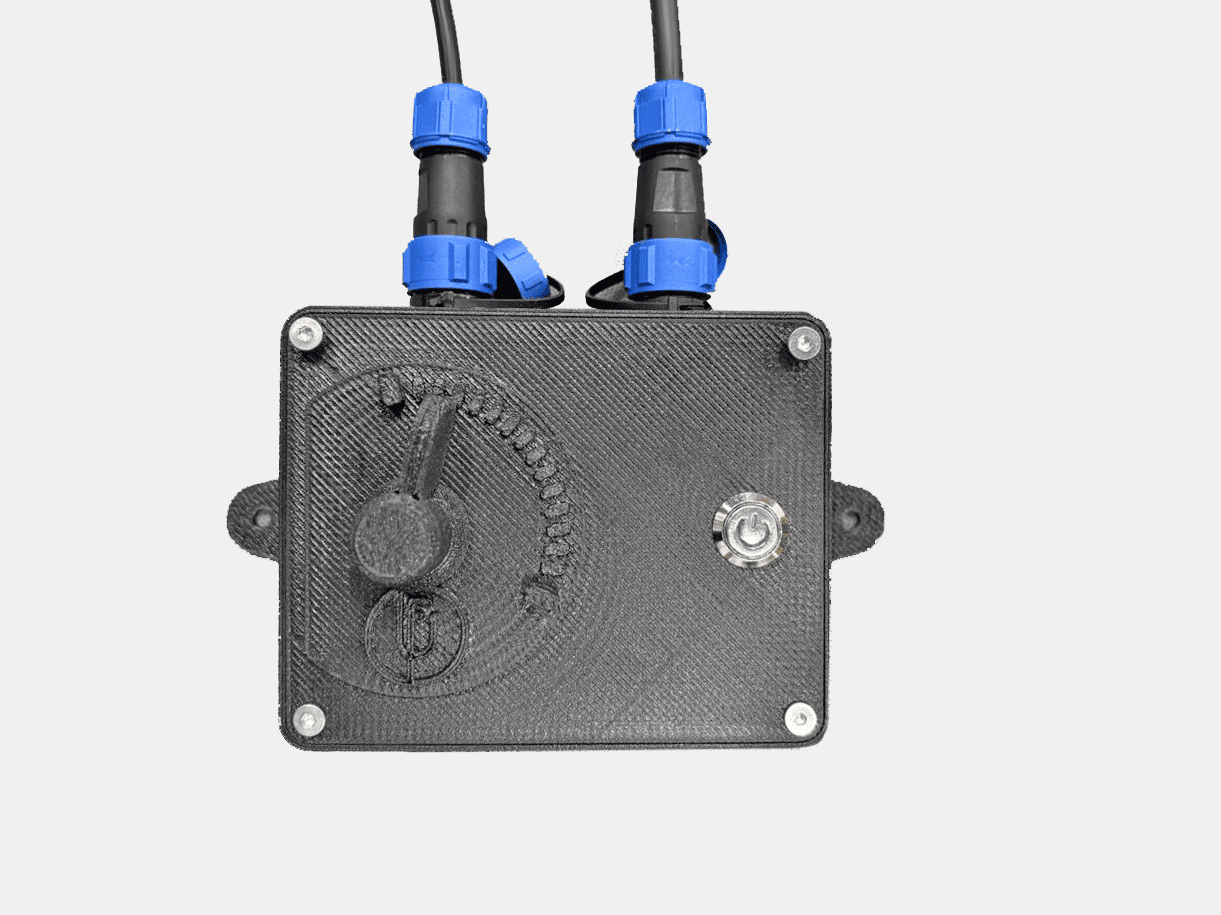

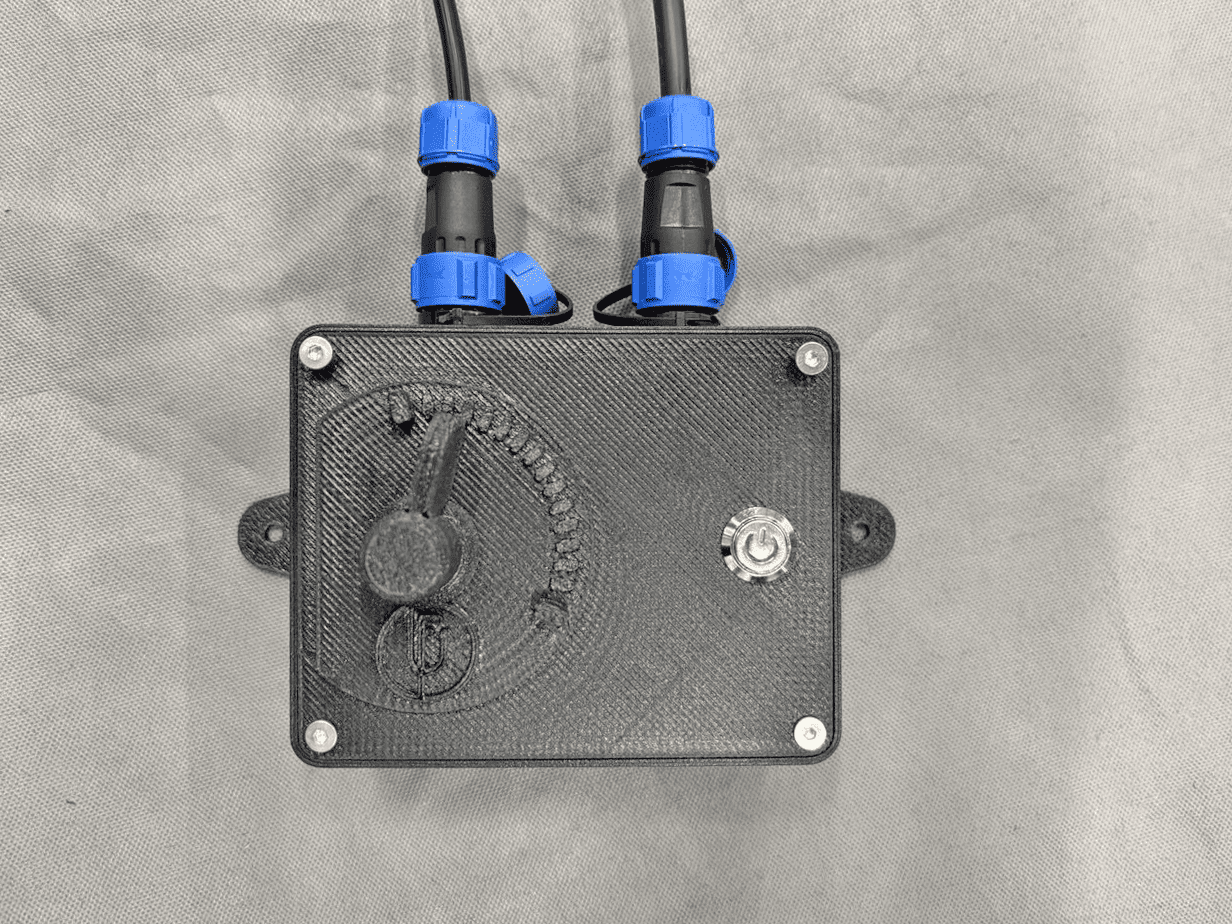

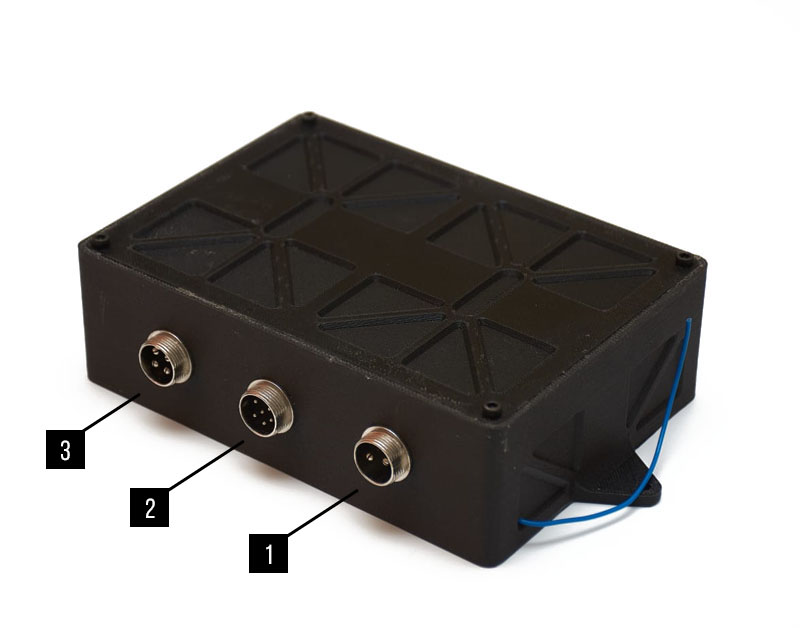

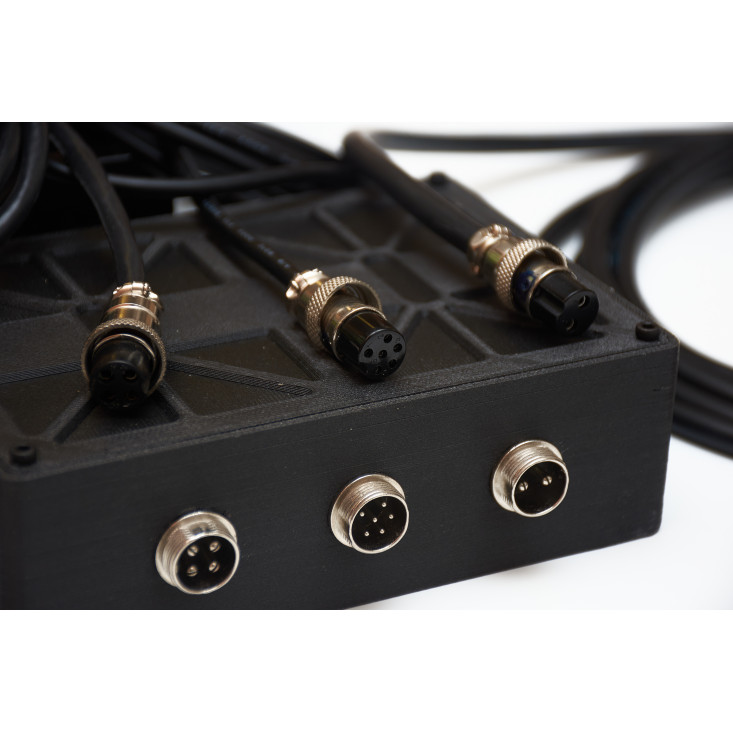

Блок управления

1. Разъем подключения кабеля питания

2. Разъем подключения привода ротатора
3. Разъем подключения педали (для проводной версии)

Ручка ротатора

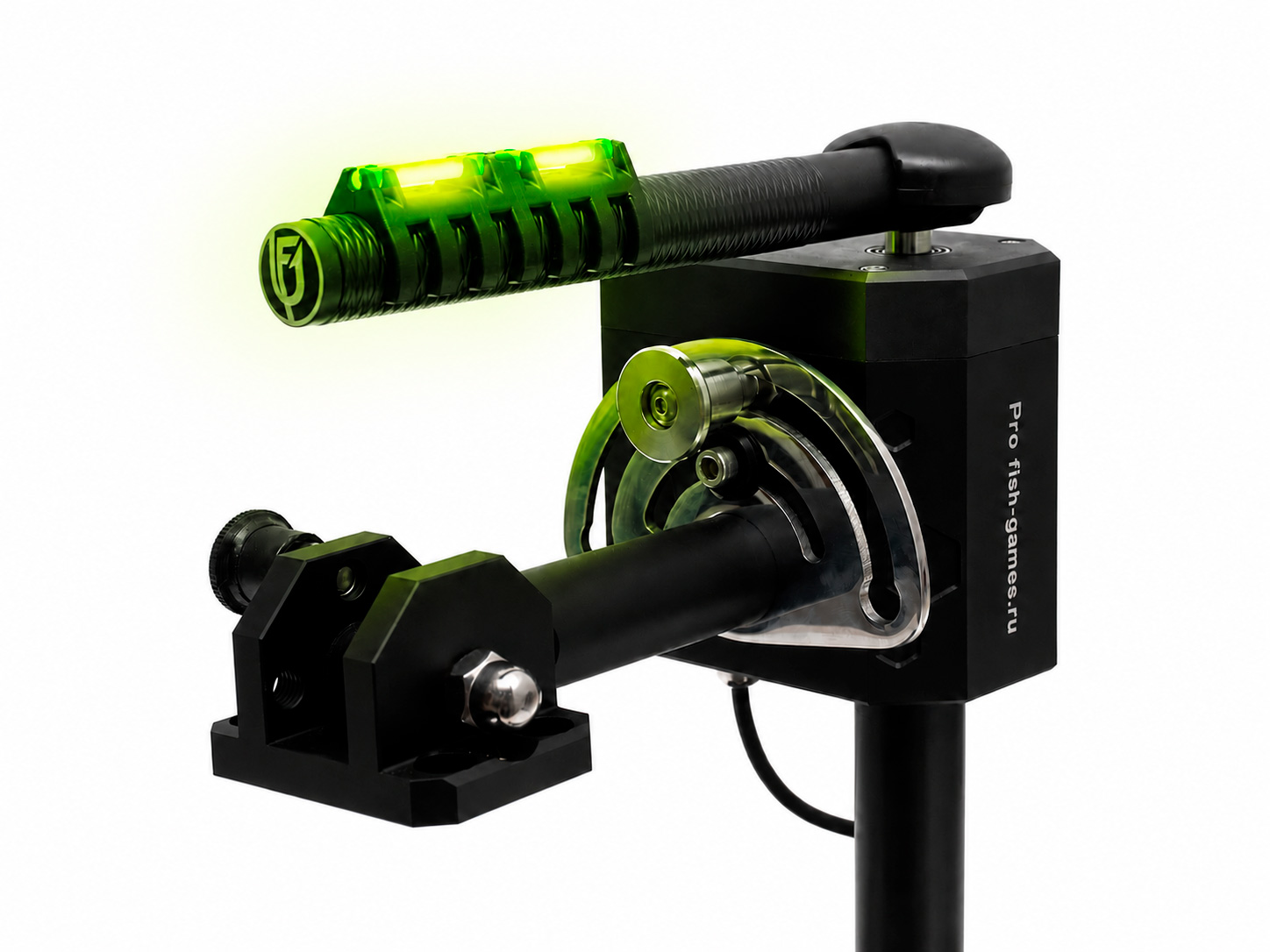

В верхней части ручки ротатора имеется светонакопительная полоса. При наступлении темноты ручка подсвечивается приятным зеленым светом.

Время свечения зависит от заряда, при полном заряде составляет 6 часов. Для полного заряда необходимо воспользоваться фонариком, направив его на светонакопительную полосу на 30 мин

Способы крепления

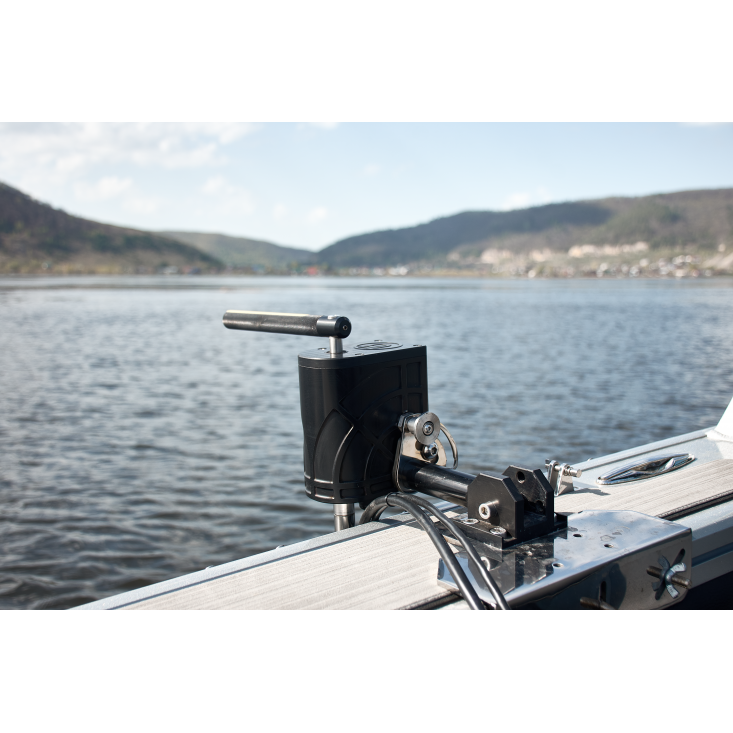

Ротатор крепится на планширь. Дополнительно ротатор комплектуется креплением на рейлинг (D 25мм) или нержавеющим уголком в Т-паз (дополнительная опция)

Монтаж

Подключите кабель питания ротатора к общей линии питания лодки, соблюдая полярность проводов (красный ((белый) (+) и черный (синий) (-))

В разрыв плюсового провода установите предохранитель 10 А (в комплект не входит) Установите ротатор на планширь, либо прикрутите крепление (в Т-паз или рейлинг) к ротатору, после чего установите ротатор на лодку.

Отрегулируйте длину штанги в вертикальном положении. Подключите к блоку кабель питания, кабель привода ротатора и кабель педали (для проводной версии)

Зафиксируйте блок на лодке в горизонтальном положении по длинной его части, на ребро, как показано на рисунке

Включение

Нажмите на педали кнопку включения, появится индикация включения (версия с беспроводной педалью) Ротатор готов к работе

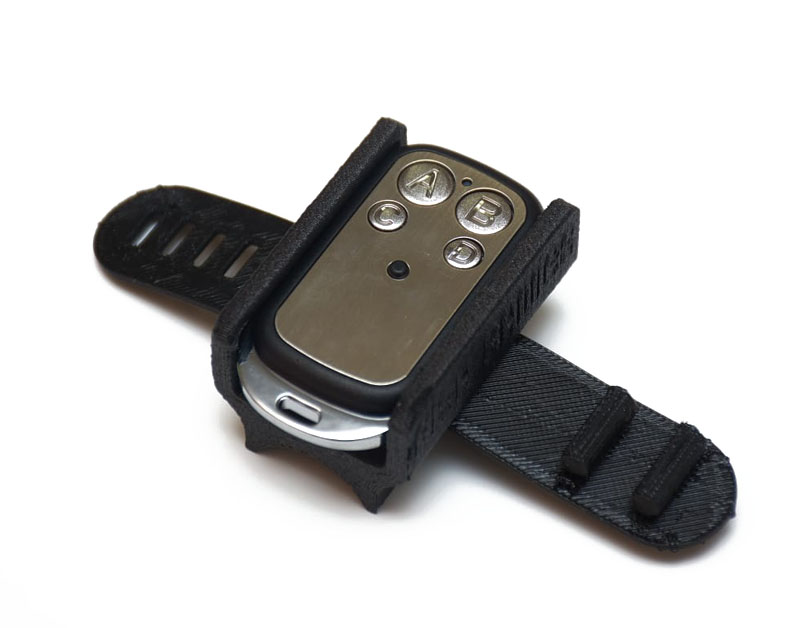

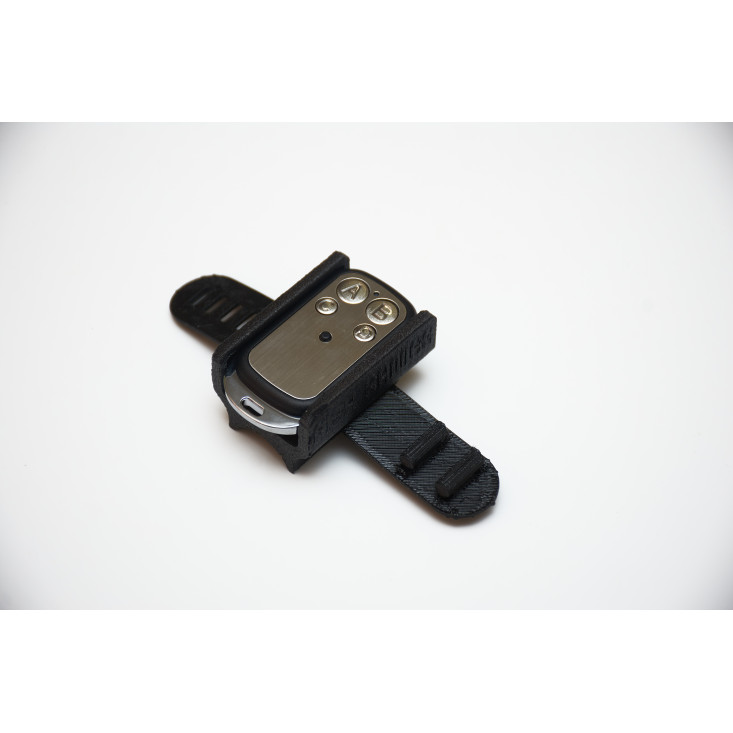

Управление пультом ДУ (версия с беспроводной педалью)

Включение/выключение происходит автоматически, вместе в Включением/выключением питанием на ротатор и нажатием любой клавиши педали

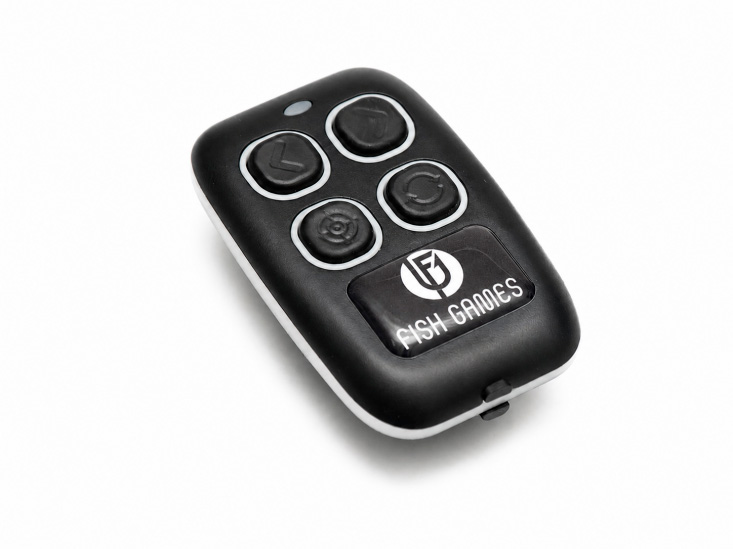

Кнопка «А» - поворот влево Кнопка «В» - поворот вправо Кнопка «С» - удержание направления Кнопка «D» - отключение напряжения с ротатора для управления в ручном режиме/снятие удержания направления

При возникновении признаков некорректной работы или задержка отклика, необходимо заменить элементы питания (батарейка типа cr2032 3v) Для замены элемента питания необходимо открутить три винта на задней стороне корпуса пульта ДУ

Управление пультом ДУ (версия с проводной педалью)

Включение/выключение происходит автоматически, вместе в Включением/выключением питанием на ротатор и нажатием любой клавиши педали

Кнопка «А» - поворот влево Кнопка «В» - поворот вправо Кнопка «С» - Включение режима «Автопоиск» (на педали загорается световая индикация зеленого цвета) Кнопка «D» - отключение напряжения с ротатора для управления в ручном режиме

При возникновении признаков некорректной работы и отклика, необходимо заменить элементы питания (батарейка типа cr2032 3v) Для замены элемента питания необходимо открутить три винта на задней стороне корпуса пульта ДУ

Управление беспроводной педалью

1. Включение/выключение

2. Поворот влево
3. Поворот вправо
4. Одновременное нажатие двух клавиш педали - включение режима «Автопоиск»
5. Нажатие на любую клавишу педали - выключение режима «Автопоиск»

Управление проводной педалью

1. Включение/выключение

2. Поворот влево
3. Поворот вправо
4. Одновременное нажатие двух клавиш педали - включение режима «Автопоиск»
5. Нажатие на любую клавишу педали - выключение режима «Автопоиск»

Эксплуатация

Ротатор рассчитан на использование при встречном сопротивлении воды (течении или скорости движения) не более 9 км/ч. Обязательно после использования или при длительных переходах выключать питание ротатора, переводите прибор в ручной режим.

Не допускайте погружение в воду любой части ротатора, кроме штанги с закрепленным датчиком, это может привести к полному выходу из строя частей или механизмов ротатора. Для мойки не используйте аппараты с высоким давлением с использованием агрессивных химических средств.

При возникновении признаков некорректной работы прибора, перезагрузите его, отключив на некоторое время от питания. Запрещается самостоятельно разбирать блоки устройства. Это влечет за собой остановку гарантии на ротатор
